Fasady aluminiowo-szklane

Więcej światła. Wyrazista architektura.

Otwórz budynek na światło.

Projektujemy i wykonujemy fasady aluminiowo-szklane dopasowane do architektury budynku. Dobieramy konstrukcję, przeszklenia i elementy otwierane do wymagań projektu.

Systemy Aliplast pozwalają łączyć ściany osłonowe z wentylacją, przeszkleniami dachowymi i osłonami przeciwsłonecznymi.

01 / SYSTEMY FASADOWE

Jedna elewacja. Wiele możliwości.

MC WALL, MC PASSIVE+ i MC GLASS to trzy rozwiązania fasad aluminiowo-szklanych. MC PW oraz MC RW umożliwiają wprowadzenie elementów otwieranych, a SUN PROTECTION uzupełnia elewację o osłony przeciwsłoneczne.

◆ Konstrukcja dopasowana do obciążeń i gabarytów.
◆ Dobór szyb i izolacji termicznej.
◆ Różne efekty wizualne elewacji.
◆ Wentylacja i ochrona przed słońcem.

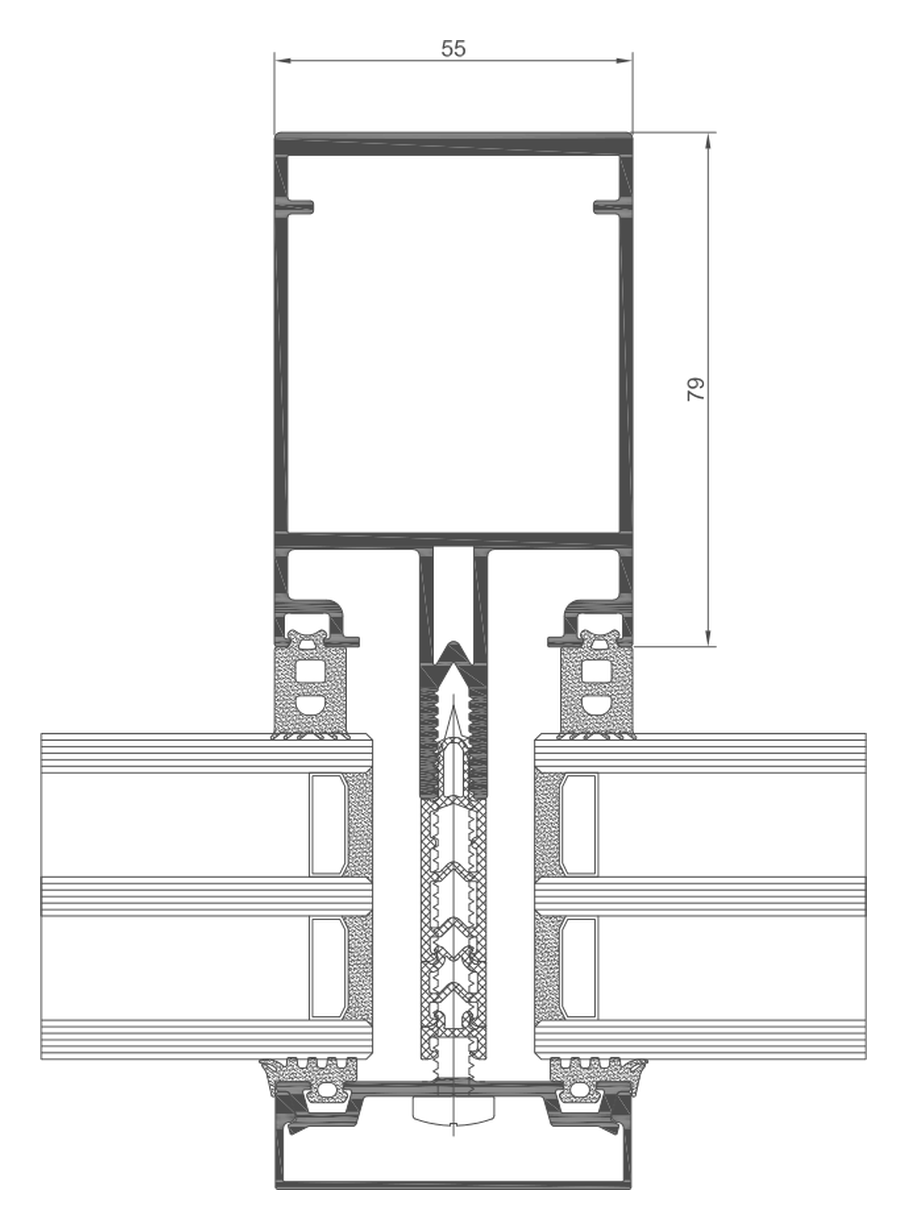

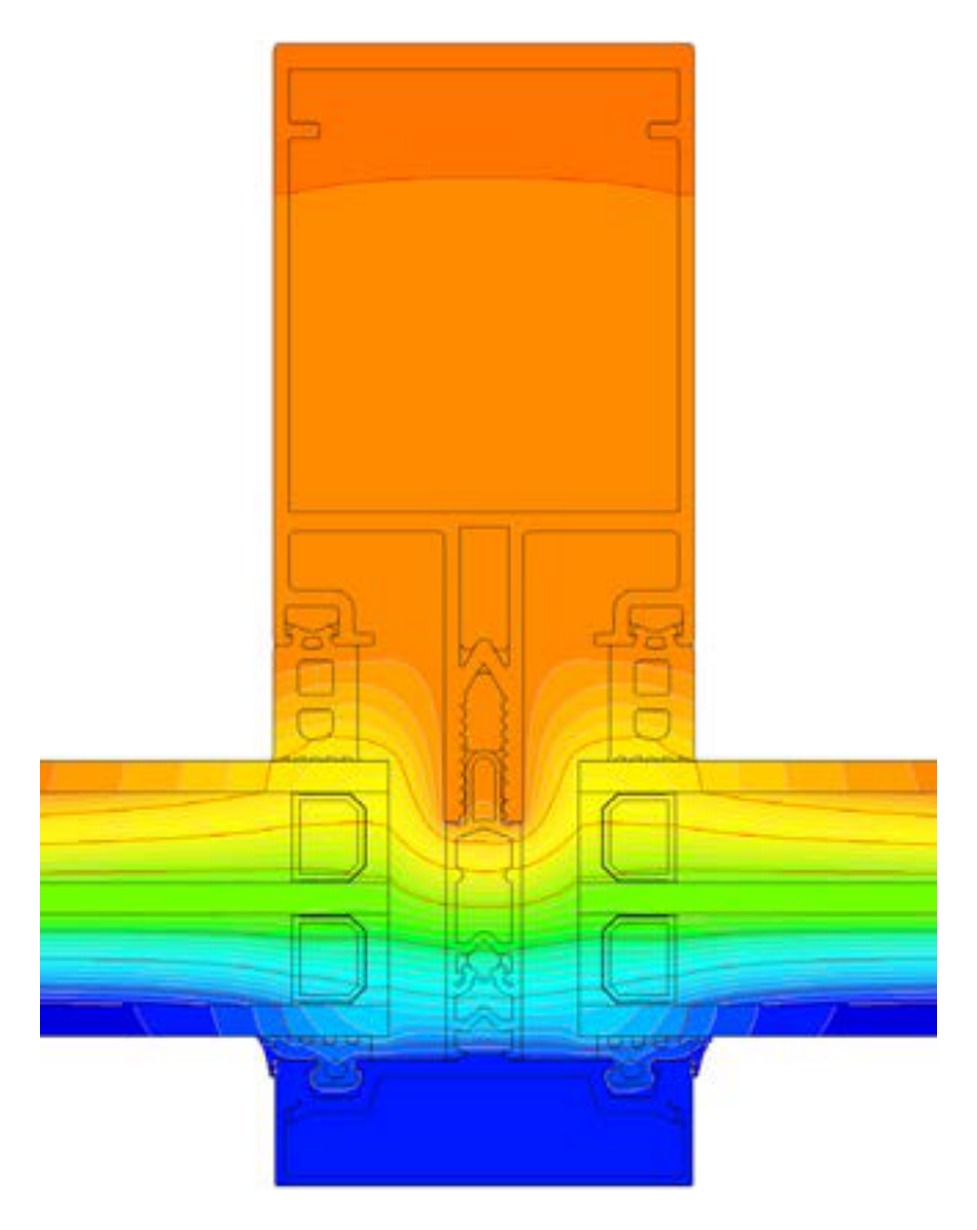

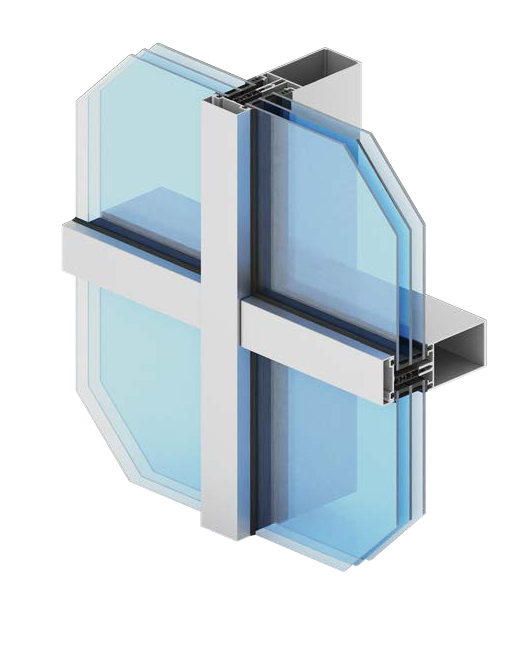

Fasada słupowo-ryglowa

MC WALL

Widoczna szerokość słupa i rygla: 55 mm

Konstrukcja	Słupowo-ryglowa
Głębokość słupów / rygli	10–326 / 10–294 mm
Wypełnienie	0–89 mm*
Uf profilu	od 0,84 W/m²K
Przepuszczalność powietrza	AE1500
Obciążenie wiatrem	2600 Pa
Wodoszczelność	RE1950
Akustyka Rw (C, Ctr)	45 (−2,−5) dB

* Szklenie przy listwie MC055: 5–89 mm; przy MC056: 20–89 mm. System stanowi bazę dla rozwiązań fasadowych i elementów otwieranych.

Dane katalogowe zależą od konfiguracji. Uf opisuje profil, a nie całe przeszklenie. Parametry projektowanej konstrukcji potwierdzamy przy doborze.

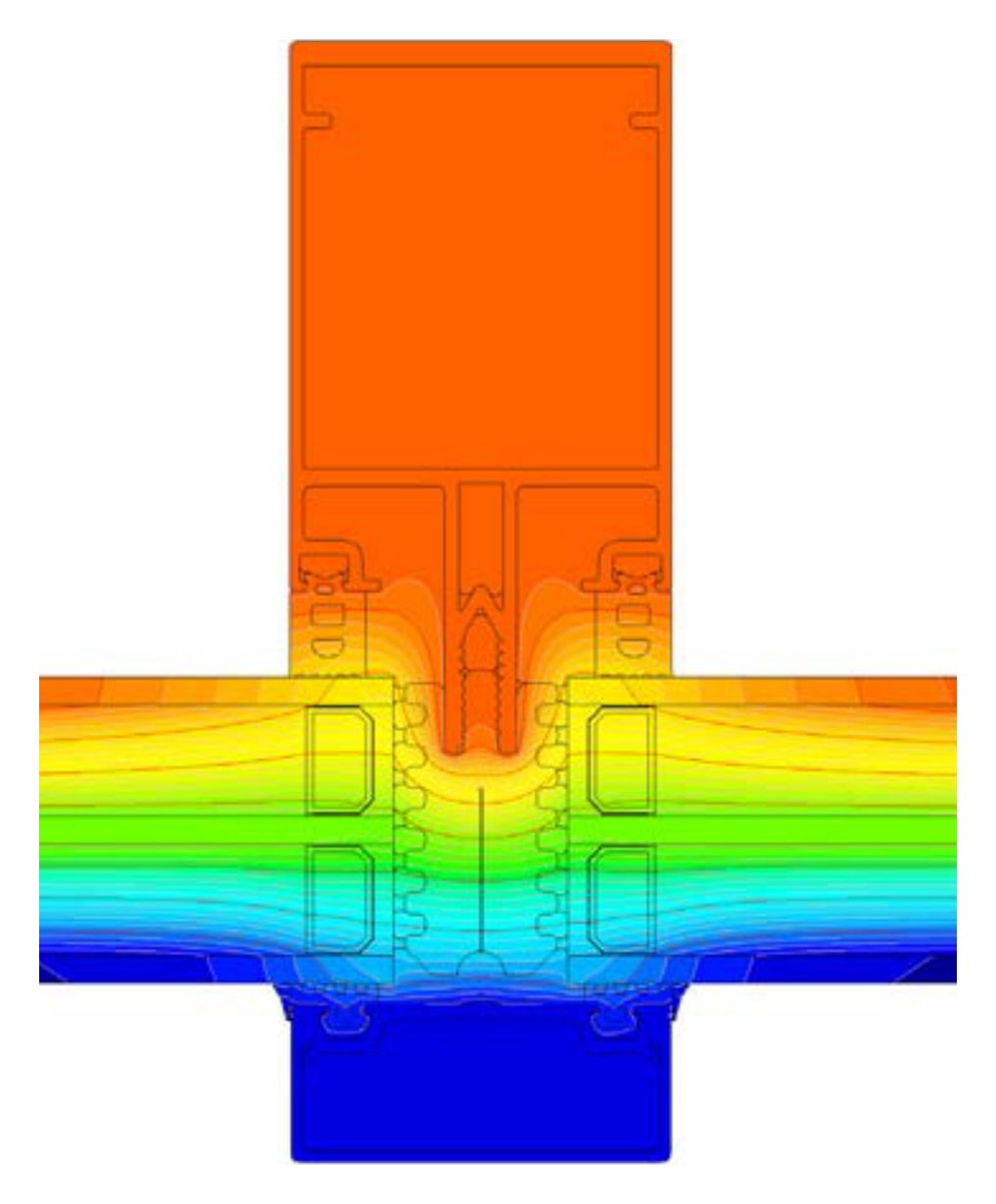

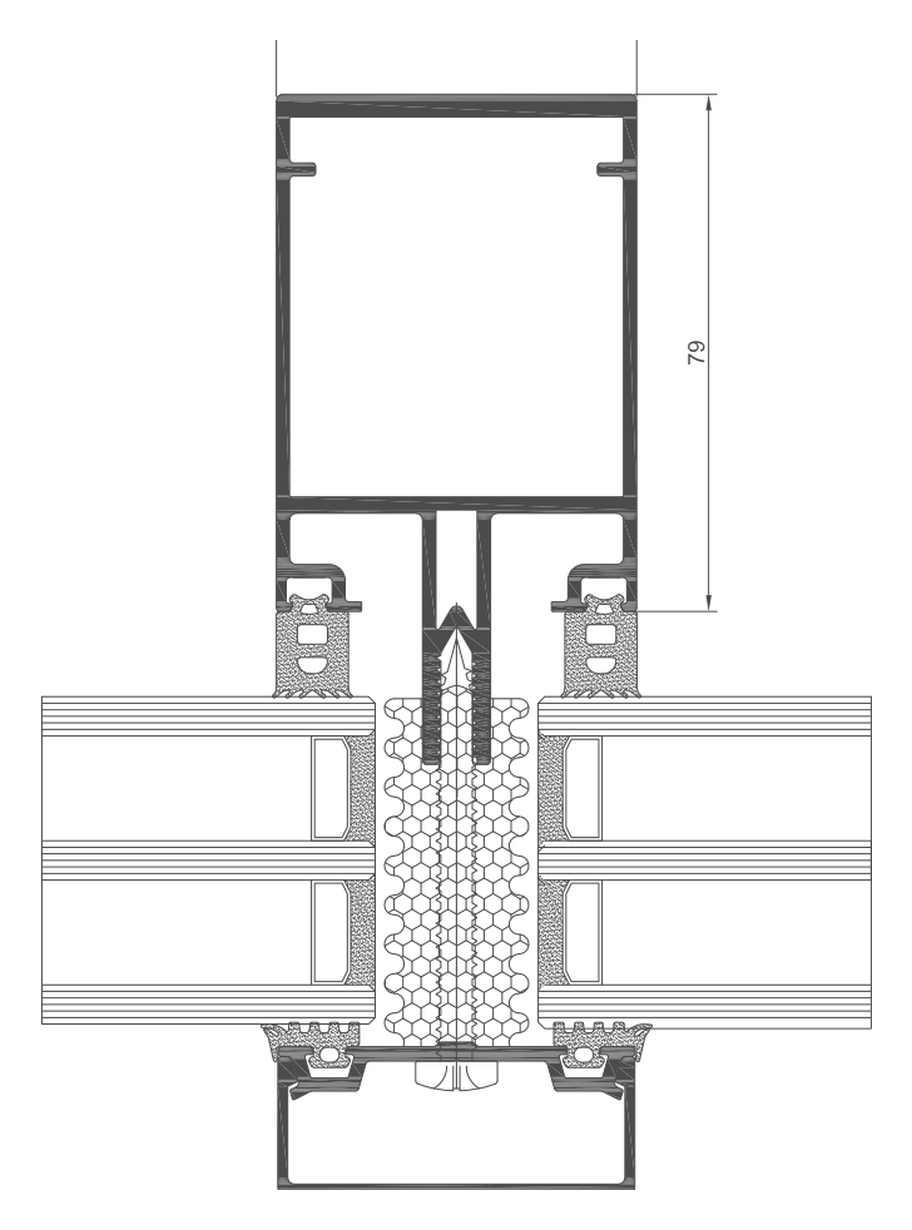

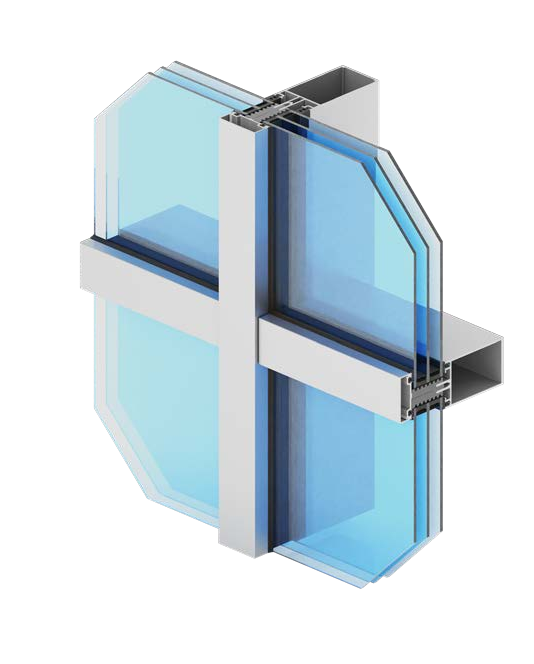

Podwyższona izolacyjność

fasada-aliplast-mc-passive-plus-01-wizualizacja

MC PASSIVE+

Fasada oparta na konstrukcji MC WALL

Konstrukcja	Słupowo-ryglowa; szerokość 55 mm
Głębokość słupów / rygli	10–326 / 10–294 mm
Wypełnienie	25–79 mm
Uf profilu	od 0,61 W/m²K
Przepuszczalność powietrza	AE1300
Obciążenie wiatrem	2600 Pa
Wodoszczelność	RE1500
Akustyka Rw (C, Ctr)	45 (−2,−5) dB

Podwyższoną izolacyjność uzyskano dzięki zastosowaniu dodatkowego izolatora. Podstawowe możliwości konstrukcyjne odpowiadają systemowi MC WALL.

Dane katalogowe zależą od konfiguracji. Uf opisuje profil, a nie całe przeszklenie. Parametry projektowanej konstrukcji potwierdzamy przy doborze.

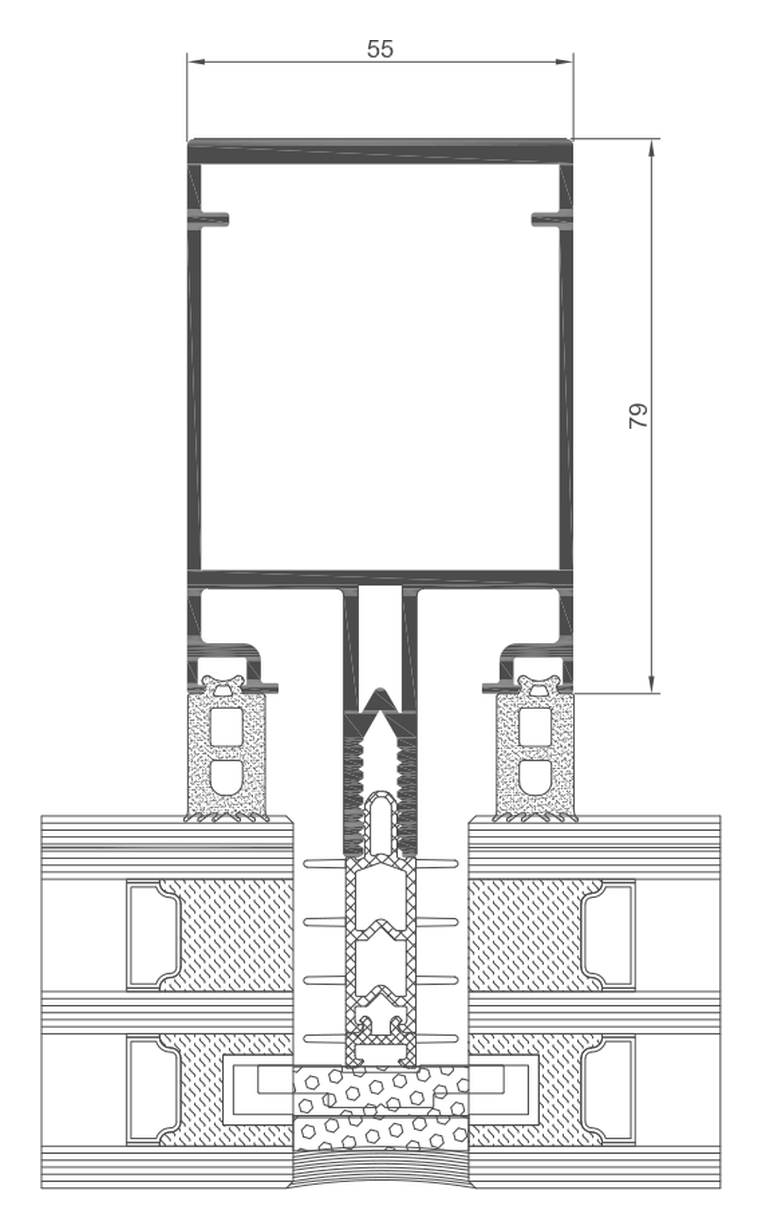

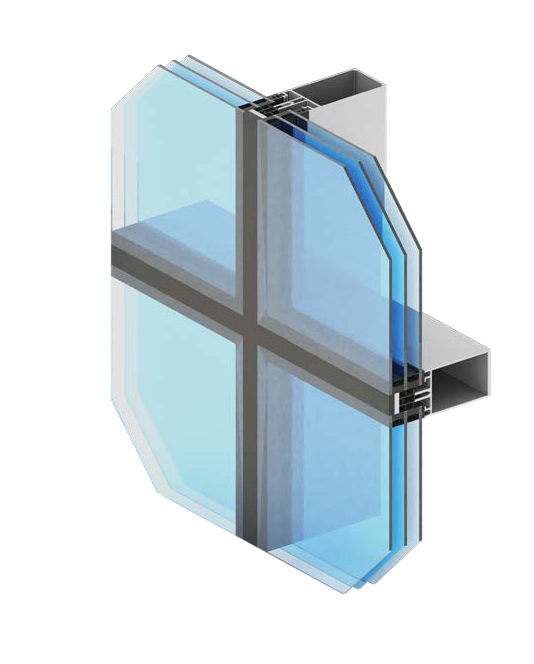

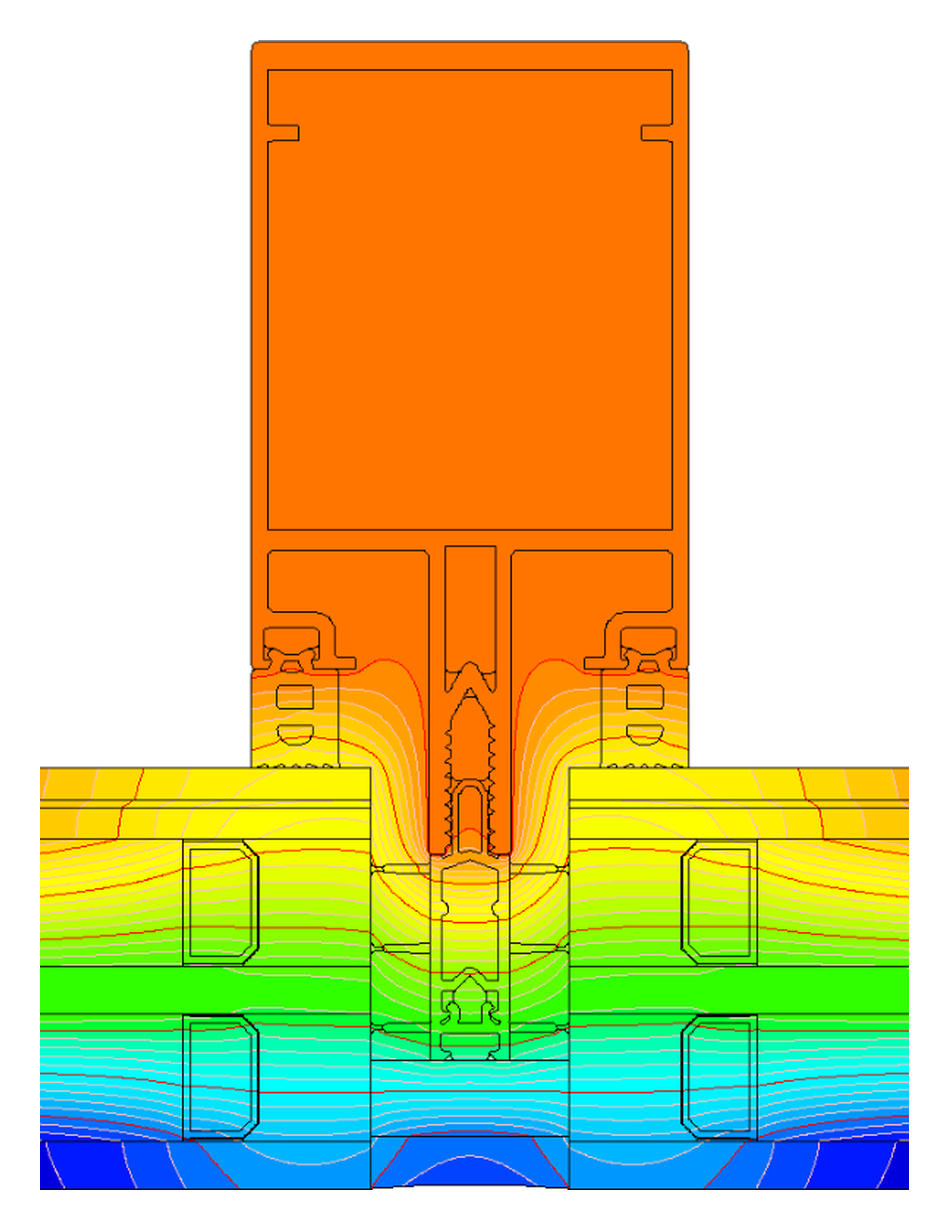

Fasada półstrukturalna

MC GLASS

Płaska powierzchnia szklana od zewnątrz

fasada-aliplast-mc-glass-02-przekroj-techniczny

Konstrukcja	Półstrukturalna; szerokość słup–rygiel 55 mm
Głębokość słupów / rygli	10–326 / 10–294 mm
Wypełnienie	30–89 mm
Uf profilu	od 0,66 W/m²K
Przepuszczalność powietrza	AE1300
Obciążenie wiatrem	2000 Pa
Wodoszczelność	RE1800
Wygląd zewnętrzny	Szkło oddzielone szczelinami silikonu konstrukcyjnego

Rozwiązanie umożliwia uzyskanie elewacji bez widocznych zewnętrznych profili aluminiowych. Dobór pakietów i mocowań wymaga uwzględnienia rozwiązania systemowego.

Dane katalogowe zależą od konfiguracji. Uf opisuje profil, a nie całe przeszklenie. Parametry projektowanej konstrukcji potwierdzamy przy doborze.

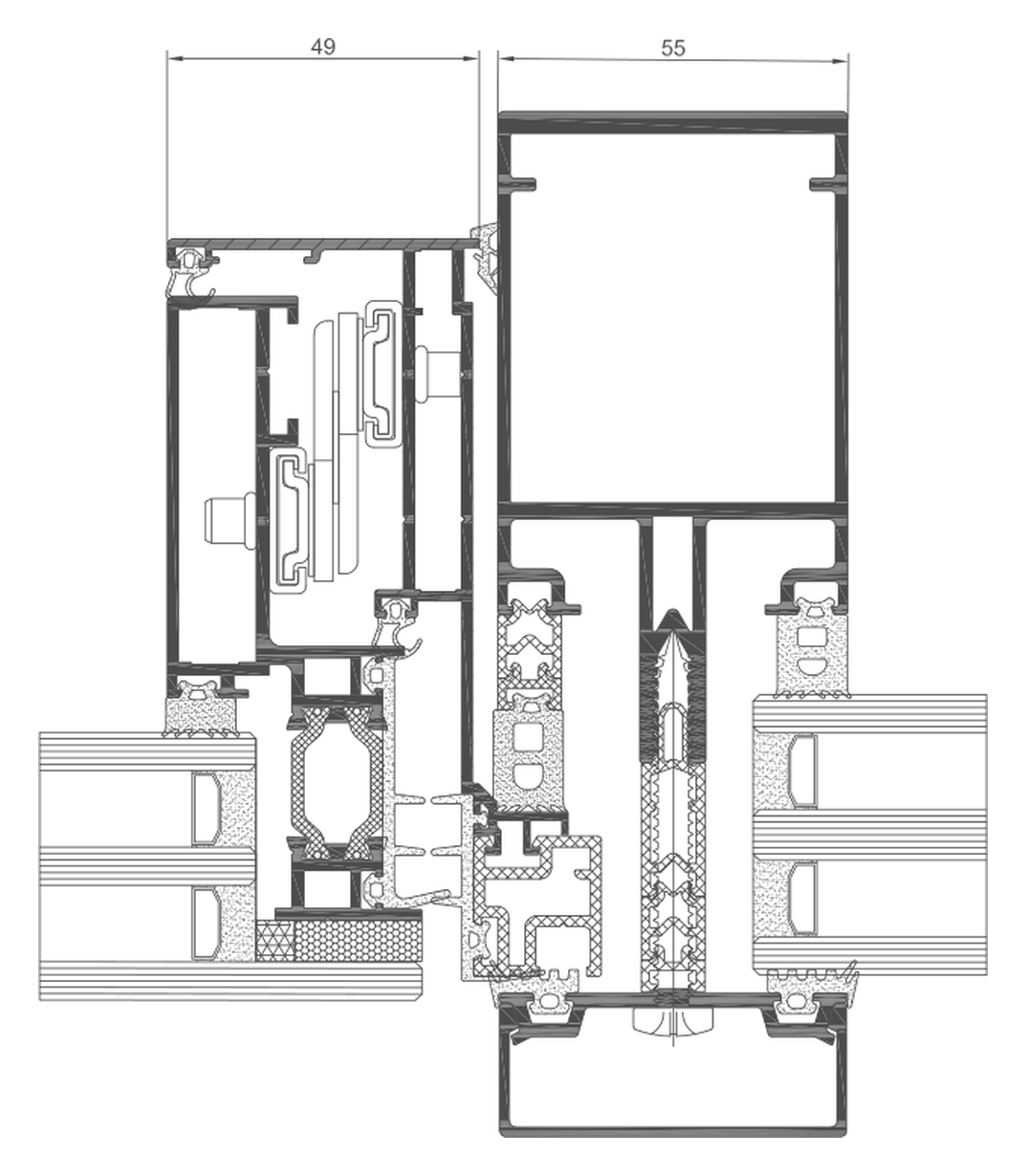

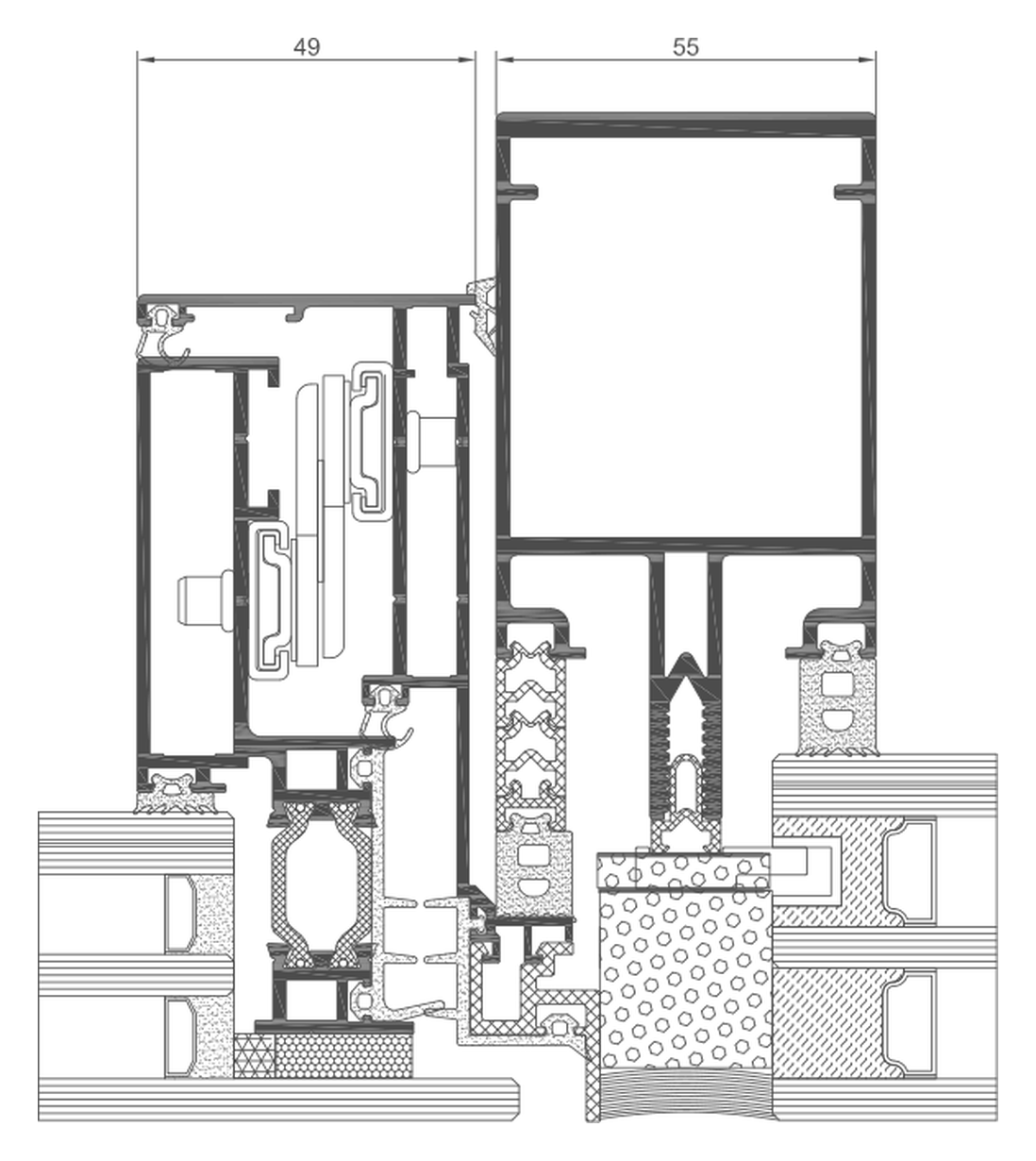

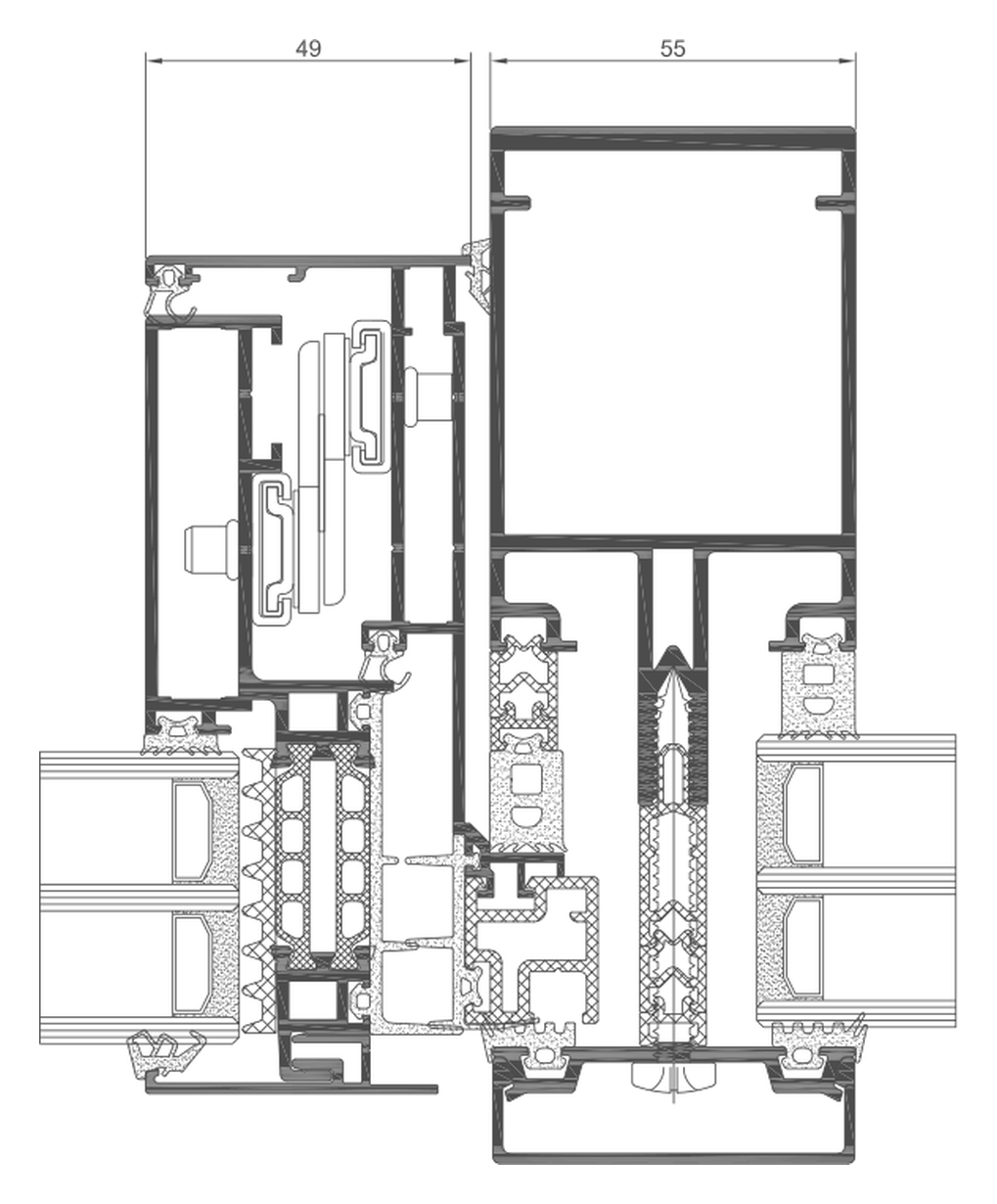

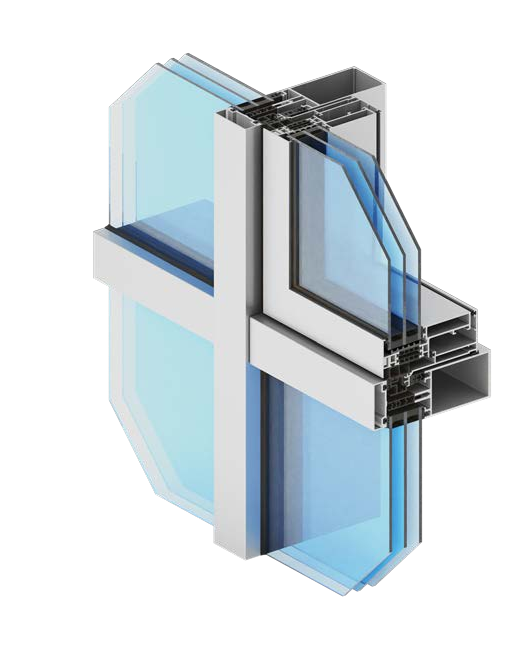

Okno równolegle odstawne

fasada-aliplast-mc-pw-02-przekroj-techniczny

MC PW

Element otwierany w fasadzie

Konstrukcja	Trójkomorowa, izolowana termicznie
Ościeżnica / skrzydło	117 / 98–115,3 mm
Szklenie	24–52 mm
Uf profilu	od 1,65 W/m²K
Przepuszczalność powietrza	Klasa 4
Odporność na wiatr	C5 (2000 Pa)
Wodoszczelność	E2400 (2400 Pa)
Otwieranie	Równolegle odstawne lub wychylne; ręczne albo elektryczne

Trzy poziomy uszczelnienia. Rodzaj i liczba nożyc, punktów ryglujących oraz napędów zależą od wymiarów i ciężaru skrzydła.

Dane katalogowe zależą od konfiguracji. Uf opisuje profil, a nie całe przeszklenie. Parametry projektowanej konstrukcji potwierdzamy przy doborze.

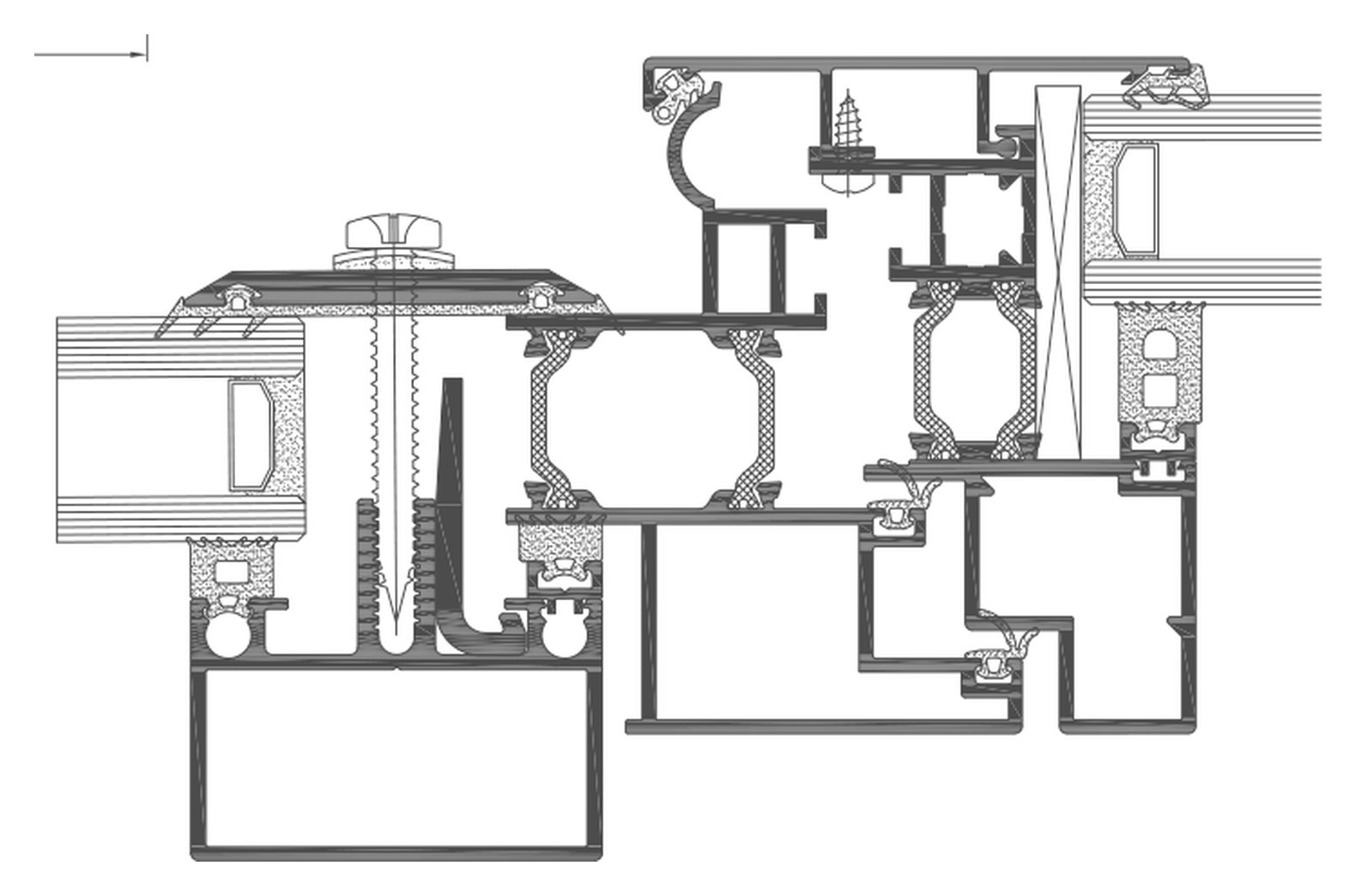

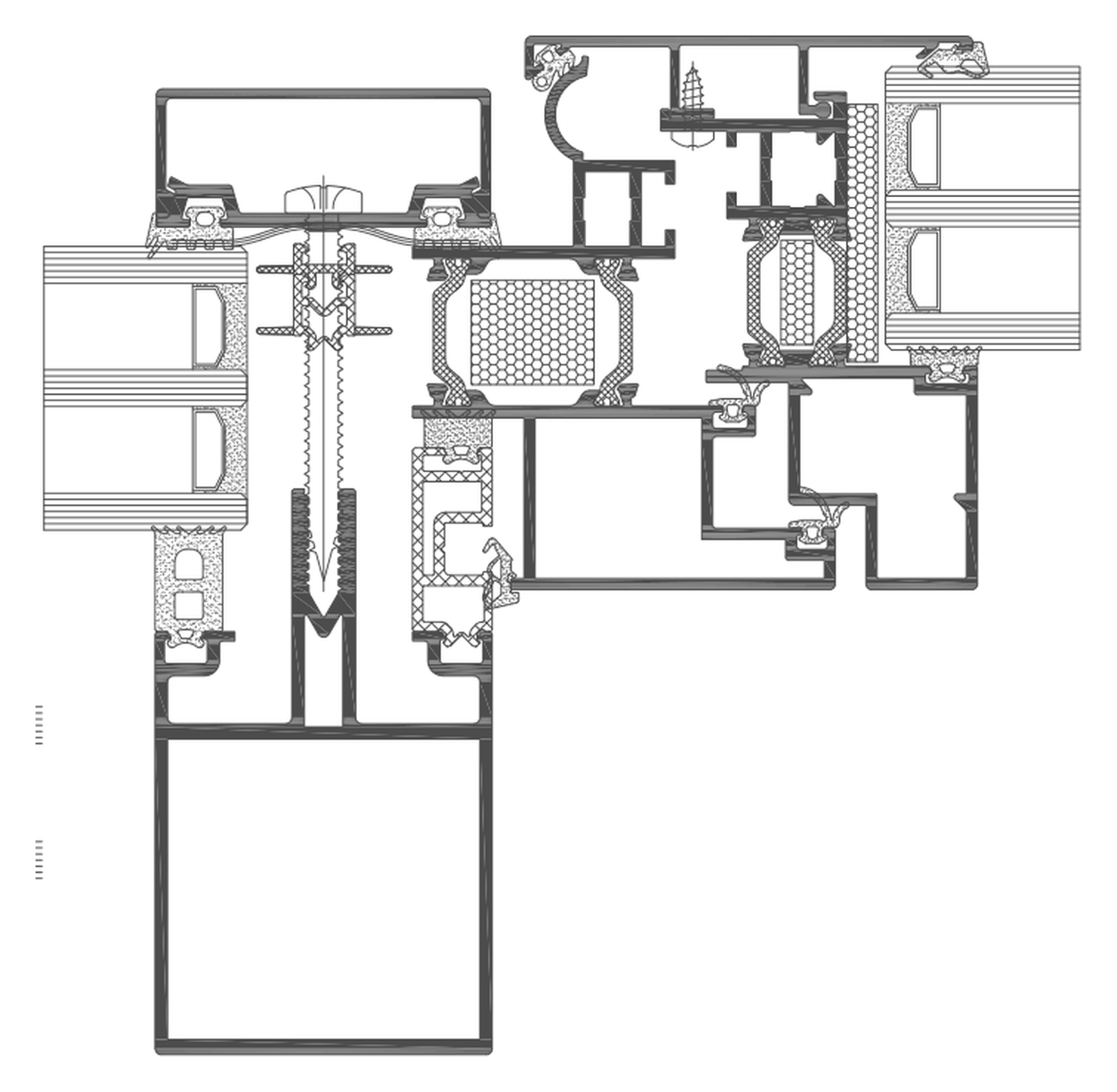

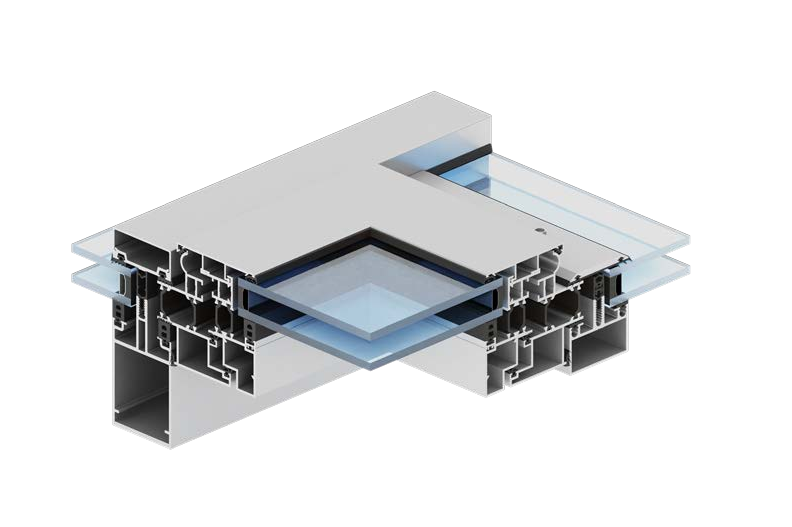

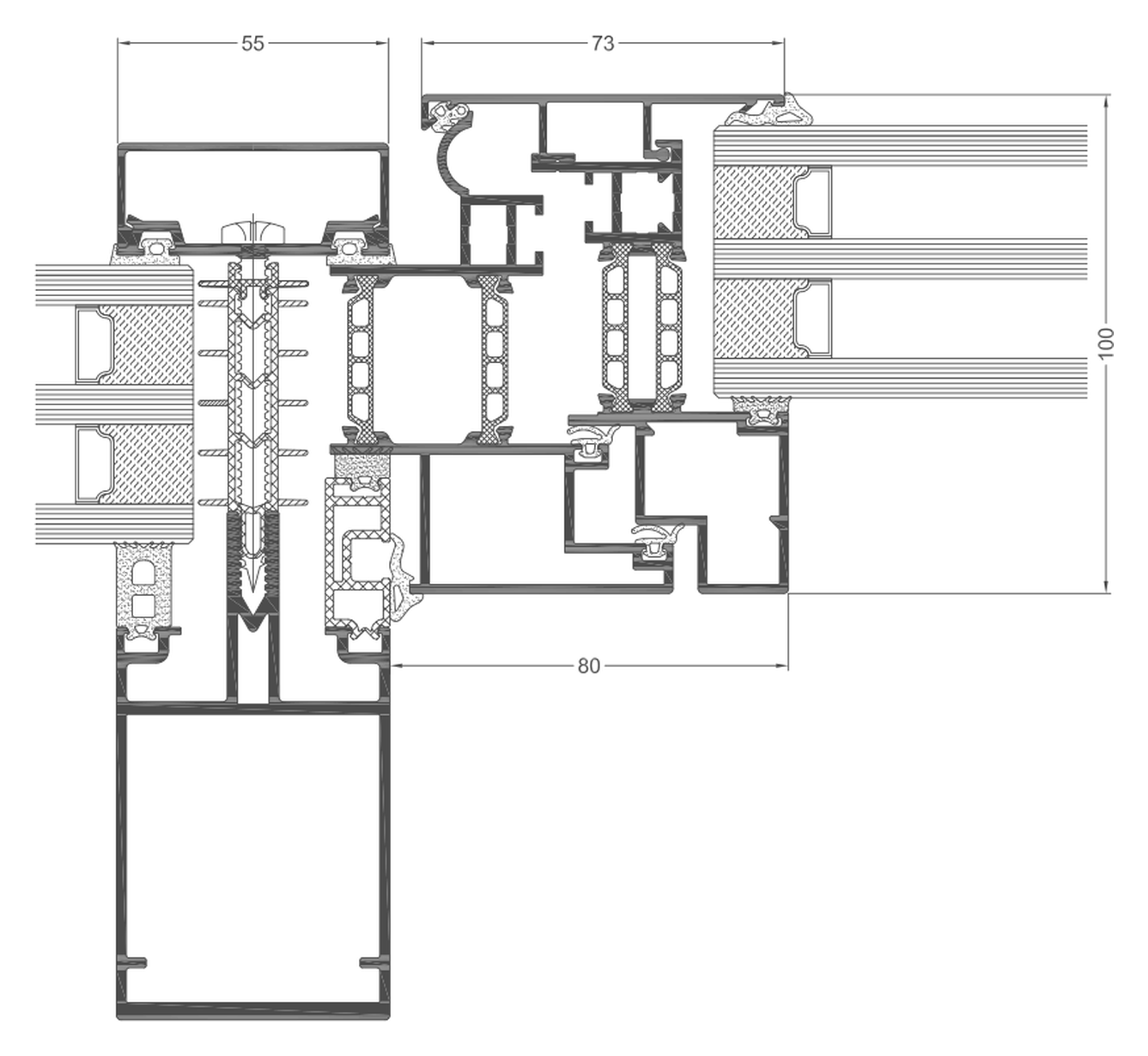

Okno dachowe

fasada-aliplast-mc-rw-02-przekroj-techniczny

MC RW

Wentylacja przeszklonych dachów

Konstrukcja	Trójkomorowa, izolowana termicznie
Ościeżnica / skrzydło	87 / 81 mm
Szklenie	28–56 mm
Uf profilu	od 1,70 W/m²K
Przepuszczalność powietrza	Klasa 4
Odporność na wiatr	CE/BE 2400
Wodoszczelność	E2100
Nachylenie dachu	5–75° względem poziomu

Masa okna do 150 kg, zależnie od mechanizmów otwierania i zawiasów. Wymiary konstrukcji dobierane indywidualnie; wartości z badań nie stanowią uniwersalnego limitu gabarytów.

Dane katalogowe zależą od konfiguracji. Uf opisuje profil, a nie całe przeszklenie. Parametry projektowanej konstrukcji potwierdzamy przy doborze.

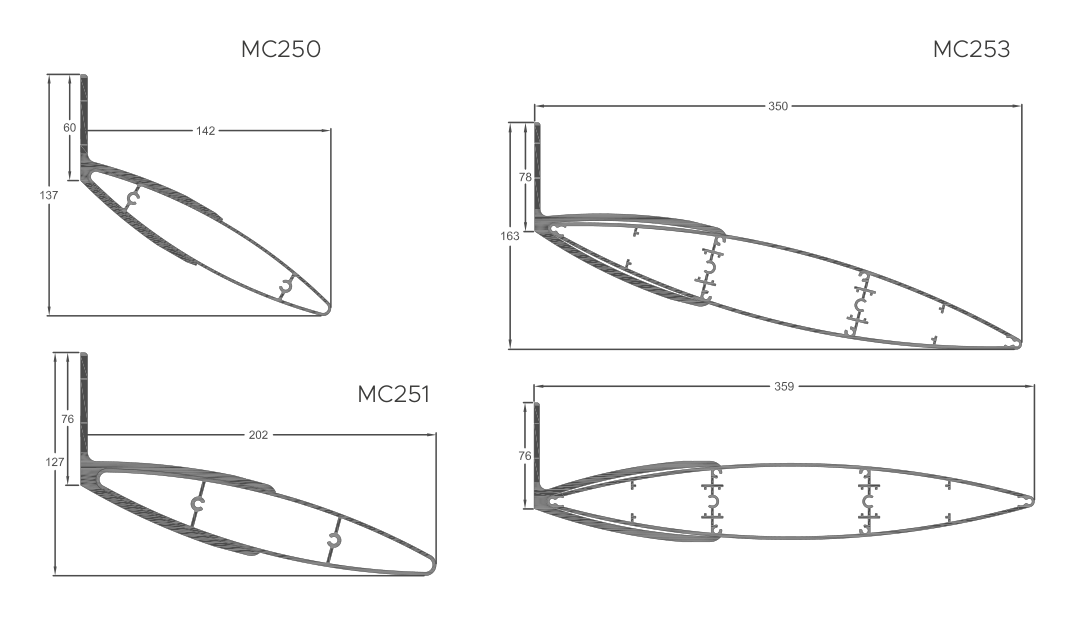

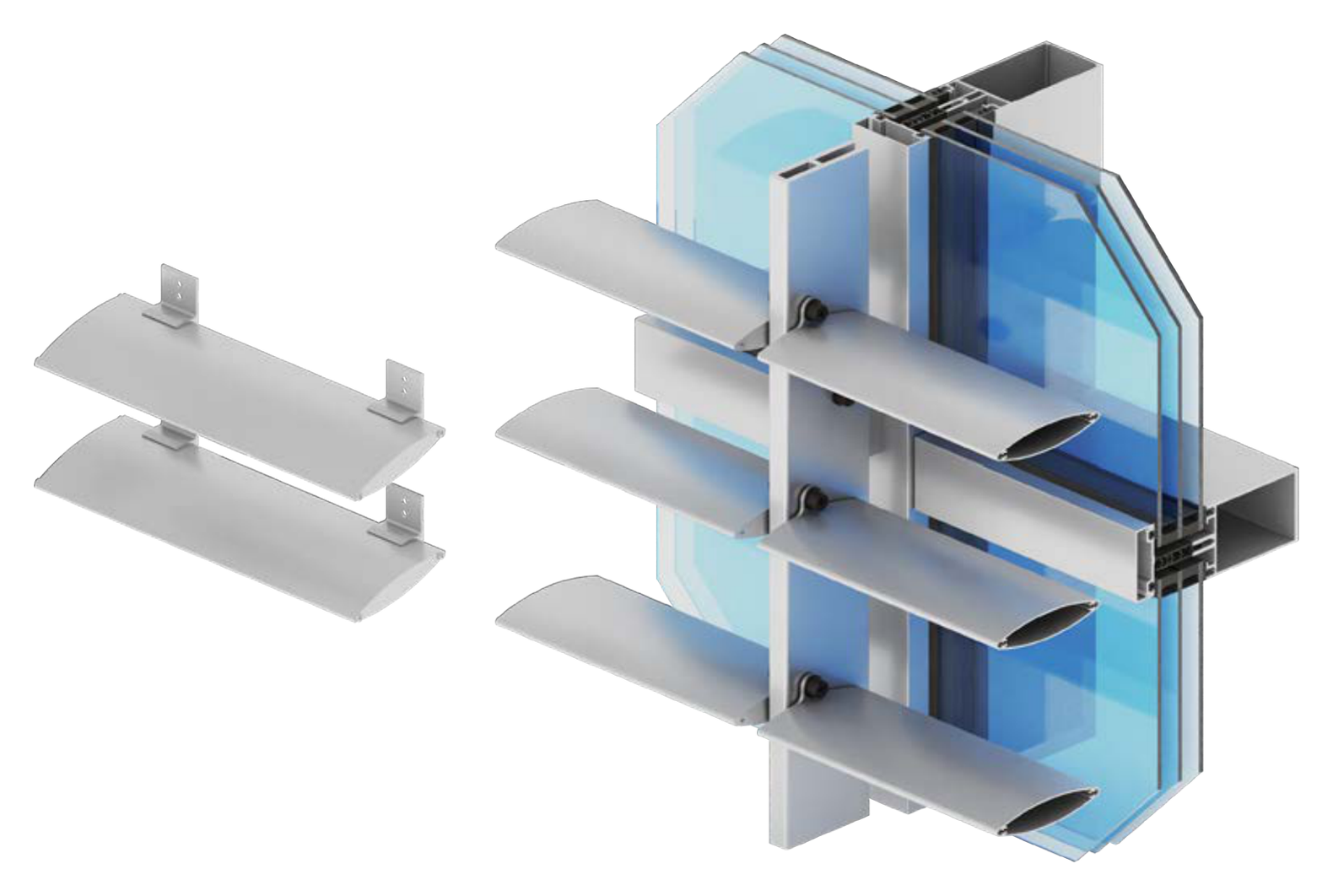

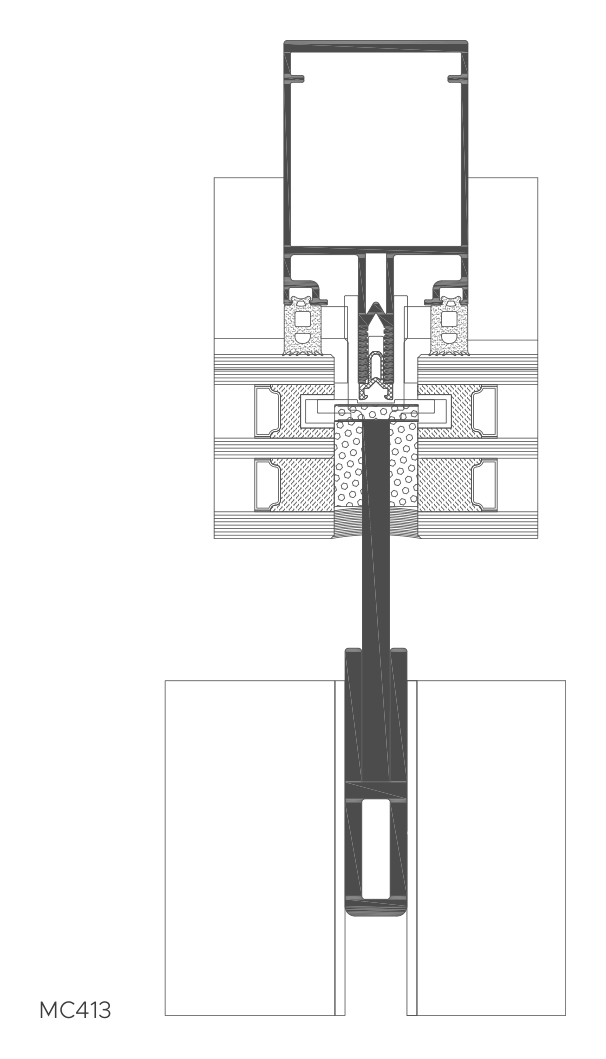

Osłony przeciwsłoneczne

fasada-aliplast-sun-protection-01-wizualizacja

SUN PROTECTION

Lamele aluminiowe na elewacji

Rodzaj systemu	Zewnętrzne osłony przeciwsłoneczne

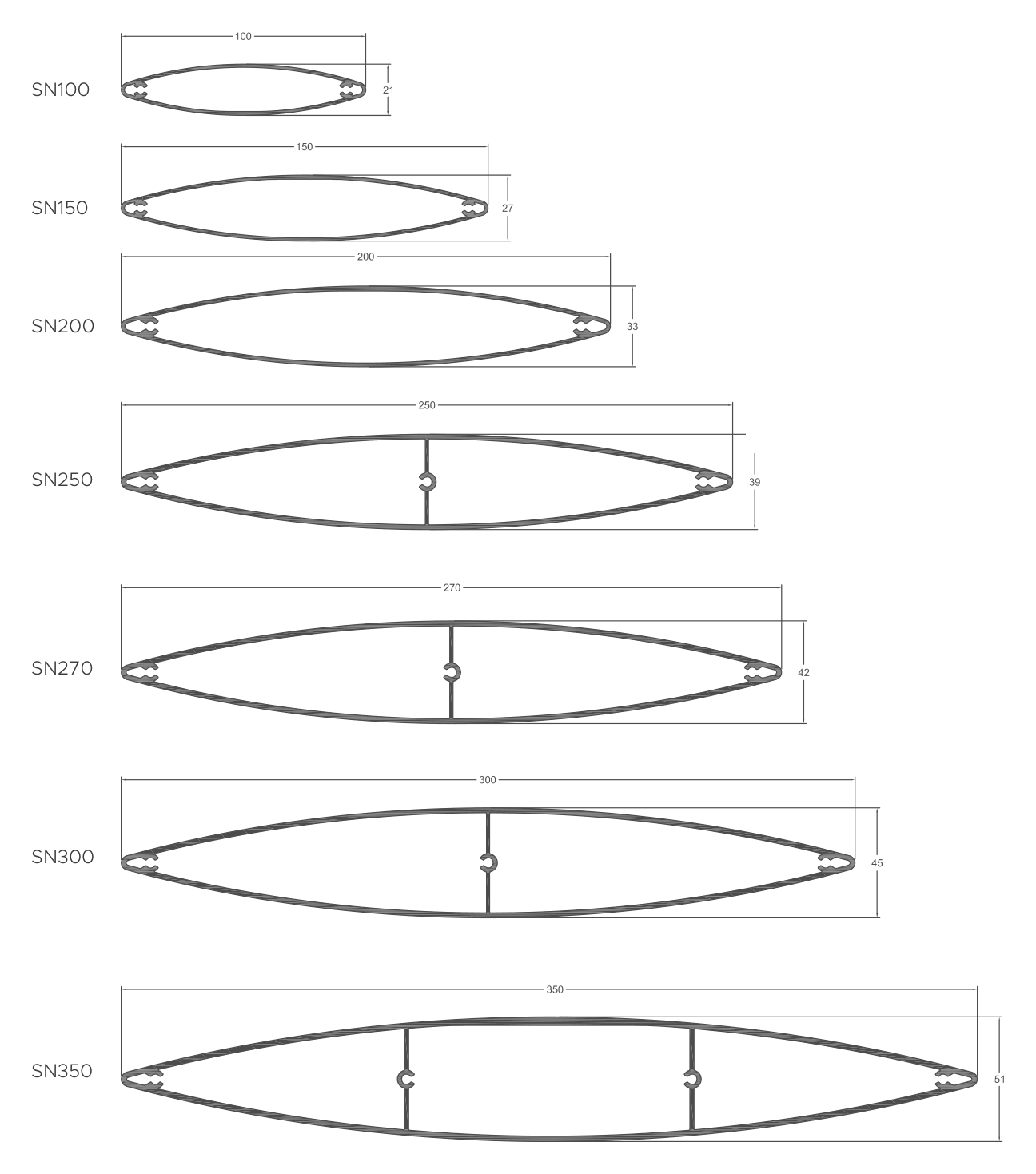

Lamele eliptyczne	100, 150, 158, 200, 250, 270, 300, 350 mm
Lamele prostokątne	150, 200, 300 mm
Wsporniki stałe	0°, 14°, 15°, 30°, 45°, 60°, 75°
Lamele ruchome	Regulacja w zakresie 0–90°
Sterowanie	Ręczne lub siłowniki; możliwość automatyki
Montaż	Pionowy lub poziomy, do elewacji
Funkcja	Ochrona przed słońcem i kształtowanie elewacji

To osłona przeciwsłoneczna, a nie przeszklona ściana osłonowa. Katalog nie podaje dla niej współczynników Uf ani klas szczelności właściwych dla okien i fasad.

Dobierzmy fasadę do Twojego projektu.

Wygląd elewacji to jeden z elementów wyboru. Uwzględniamy również obciążenia, izolację cieplną, szczelność, akustykę i sposób wentylowania pomieszczeń.

Fasada, okna fasadowe i osłony przeciwsłoneczne pełnią różne funkcje. Łączymy je zgodnie z możliwościami systemów i dokumentacją projektową.

Od konstrukcji po ostatni detal

Pomagamy dobrać podziały fasady, szkło, kolorystykę i elementy otwierane. Każda konstrukcja wymaga dopasowania do budynku oraz warunków montażu.

Podziały i geometria

Układ słupów i rygli dobieramy do architektury, wymiarów przeszkleń oraz wymagań statycznych.

Pakiety szklane

Dobieramy szklenie z uwzględnieniem izolacji cieplnej, akustyki, bezpieczeństwa i ochrony przeciwsłonecznej.

Kolor i wykończenie

Paleta RAL, wykończenia strukturalne, drewnopodobne i anodowane pozwalają dopasować konstrukcję do elewacji.

Wygląd elewacji

Widoczne listwy maskujące lub efekt płaskiej szklanej powierzchni — wybór zależy od systemu i założeń projektu.

Wentylacja

MC PW pozwala wprowadzić okna fasadowe, a MC RW — okna dachowe. Napędy i sposób obsługi dobieramy do konkretnej konstrukcji.

Ochrona przed słońcem

SUN PROTECTION uzupełnia fasadę o stałe lub ruchome lamele. Sposób montażu i sterowania dobieramy do potrzeb budynku.

Dlaczego warto wybrać fasadę aluminiową?

Światło i przestrzeń

Przeszklone elewacje otwierają wnętrza na otoczenie. Podziały i parametry szkła pozwalają kształtować dostęp światła oraz komfort użytkowania.

Swoboda projektowania

Profile aluminiowe umożliwiają budowę zróżnicowanych konstrukcji. Zakres możliwych wymiarów i kształtów wynika z obliczeń oraz wybranego systemu.

Od projektu po profesjonalny montaż

Rozmowa i dokumentacja

Analizujemy projekt, przeznaczenie budynku, wymiary i oczekiwane parametry fasady.

Dobór systemu

Ustalamy konstrukcję, szklenie, elementy otwierane, kolorystykę i zakres wyposażenia.

Wycena i wykonanie

Przygotowujemy ofertę i uzgodnienia techniczne, a po akceptacji wykonujemy konstrukcję.

Montaż i odbiór

Montujemy fasadę oraz sprawdzamy połączenia, uszczelnienia i działanie elementów otwieranych.

Pytania przed wyborem fasady

Czym różnią się MC WALL, MC PASSIVE+ i MC GLASS?

MC WALL jest bazowym systemem słupowo-ryglowym. MC PASSIVE+ rozwija go o podwyższoną izolacyjność termiczną. MC GLASS pozwala uzyskać od zewnątrz płaską szklaną powierzchnię bez widocznych profili aluminiowych.

Czy fasada może mieć otwierane okna?

Tak. Katalog przewiduje MC PW jako okno równolegle odstawne lub wychylne oraz MC RW do przeszklonych dachów. Dobór rozwiązania zależy od projektu i warunków użytkowania.

Czy Uf oznacza izolacyjność całej fasady?

Nie. Uf dotyczy profili. Izolacyjność całej ściany osłonowej opisuje Ucw, zależne także od szyb, paneli, podziałów i połączeń. Nie należy porównywać Uf z parametrem całej fasady.

Co przygotować do wyceny?

Prześlij rysunki elewacji i przekroje, orientacyjne wymiary, lokalizację inwestycji oraz wymagania dotyczące szkła, izolacyjności, kolorystyki i otwierania. Pomoże to ustalić zakres prac.

Zapraszamy do kontaktu

Porozmawiajmy o fasadzie Twojego budynku.

Prześlij projekt lub orientacyjne wymiary. Pomożemy dobrać system fasadowy i przygotujemy wycenę.
